VGGNet은 2014년 ILSVRC(ImageNet Large Scale Visual Recognition Challenge)의 Classification+Localization 분야에서 1, 2등을 했을 만큼 당시에 Classification 분야에서 좋은 성능을 낸 대표적인 모델 중 하나이다. VGG는 Visual Geometry Group의 약자로 연구팀 이름으로, VGG뒤의 숫자는 신경망 모델의 깊이(레이어 수)를 나타낸다.
모델의 구조
Input : 224 x 224 RGB image
이미지 전처리 : train set의 RGB 평균값을 각 픽셀로 부터 계산하여 빼줌
filter : 3 x 3, 1 x 1(input channel 에서 linear transformation 할 때)
stride = 1, padding = same
max-pooling : 2 x 2, stride = 2
3개의 FC Layer : 4096 → 4096 → 1000(classification, softmax)
activation function : ReLU
total 144M parameter(VGG-19)

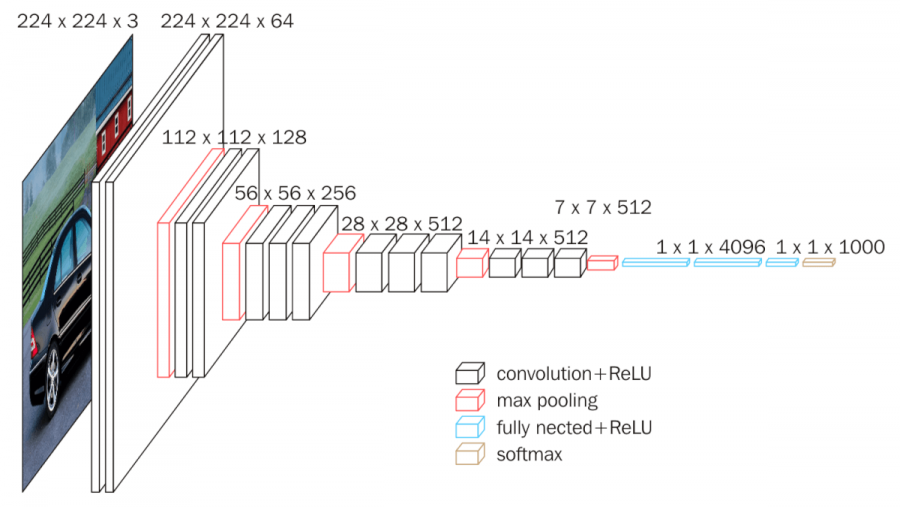

VGG Architecture
모델의 구성
아래의 표 1에서 볼 수 있듯이, A-E라는 이름의 모델들을 11개의 layer(8 conv. + 3FC layers) 부터 최대 19개의 layer(16 conv. + 3FC layers)까지 모델의 깊이를 변화시켜가며 실험을 진행하였다.

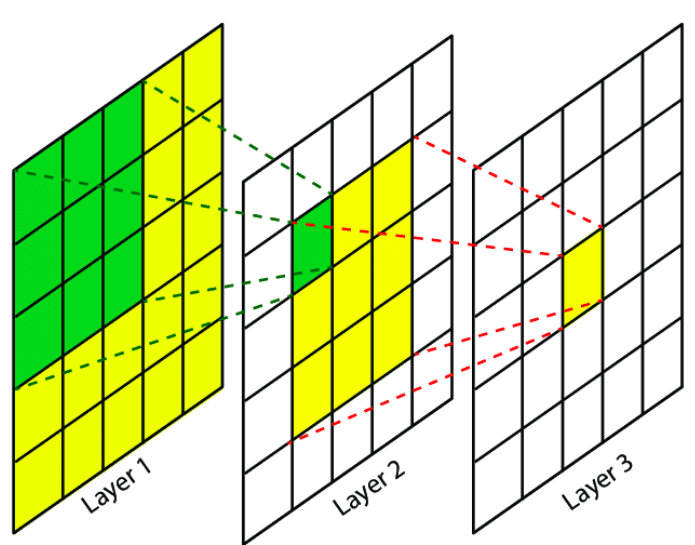

VGGNet은 이전에 7x7의 filter를 사용하는 모델들과 달리 상하좌우의 feature를 추출할 수 있는 가장 작은 크기의 filter인 3x3을 사용하였다. filter의 크기를 줄이는 대신 layer를 늘려 7x7 filter와 동일한 receptive field를 갖도록 했다.
출처 : Research Gate
3x3 filter를 사용함으로써 얻는 이점은 다음과 같다.
결정 함수의 비선형성 증가 7x7 filter를 사용했을 땐 activation function을 한 번 밖에 통과하지 않지만, 3x3 filter의 3개 layer를 사용했을 땐 activation function을 3번 통과하므로 함수의 비선형성이 증가하게 된다. 따라서 모델이 더 복잡한 특징도 추출할 수 있게 된다.
학습 파라미터 수의 감소 7x7 filter를 사용한 C채널의 학습 파라미터 수는 $7^2C^2$로 총 $49C^2$이다. 그러나 3x3 filter를 사용한 3개 layer의 학습 파라미터 수는 $3(3^2C^2)$으로 총 $27C^2$이다. 7x7과 3x3의 3layer는 동일한 receptive field를 가지지만 parameter 수는 약 81% 감소했다. 따라서 학습시간에 있어서 더 유리하게 된다.
모델 학습
VGGNet은 다음과 같은 최적화 방법을 사용하여 모델을 학습시켰다.
mini-batch gradient descent
Momentum (0.9)
batch_size = 256
weight decay (L2 = 5e10-4)
Dropout (0.5)
Initial learning rate = 0.01
모델을 학습하면서 validation set accuracy가 증가하지 않을 때 learning rate를 1/10으로 감소시켰으며, 370K iterations (74 epochs)를 진행하는 동안 3번의 learning rate 감소가 이루어졌다.
Initial weight는 N(0, 0.01^2)을 따르는 정규분포에서 sampling
Initial bias = 0
고정된 224x224의 image를 얻기 위해 train image를 random하게 crop하거나 rescale하였고, 더 나아가 augmentation을 위해 random하게 수평으로 flip하거나 RGB color를 shift 하였다.

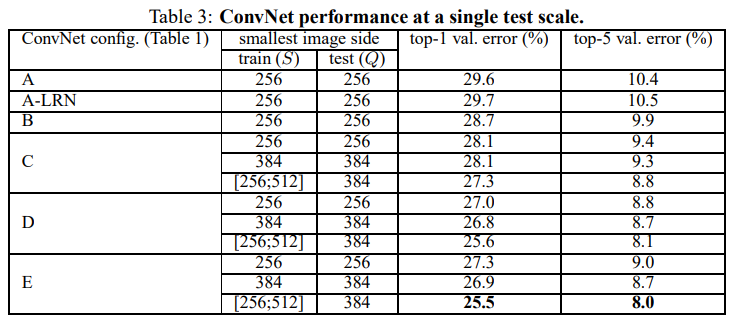

평가
local response normalization (A-LRN network)을 사용한 것은 큰 효과가 없었다. 따라서 더 깊은 레이어(B-E)에서 normalization을 사용하지 않았다.
ConvNet의 깊이가 증가함에 따라 classification error가 감소하는 것을 확인할 수 있었다. 해당 Dataset에서는 19개의 layer로도 error rate가 saturated 되었지만, 더 큰 Dataset에서는 더 깊은 layer가 유용할 수 있다.
결론
ConvNet에서 layer의 깊이를 증가시키면 classification accuracy를 향상시키는 데 도움이 되며, ImageNet challenge dataset에 대한 state-of-the-art 성능을 얻을 수 있음을 증명하였다.
해당 모델을 코드로는 구현 해보았으나, 실제로 학습을 시켜보진 않았다. 150GB나 되는 ImageNet Dataset을 받아서 학습을 시킬 엄두가 나질 않았기 때문이다. ImageNet을 학습시키는 데 걸리는 시간은 P100 256개를 병렬로 연결해도 1시간이나 걸리는 것으로 알고 있는데, 단일 GPU를 사용하면 아마 몇 주 단위의 시간이 소요될 것이기 때문에 어쩔 수 없었다.
이 논문을 봤을 때, 딥러닝은 역시 컴퓨팅 파워가 중요하다고 생각했다. 과연 2014년 이전에는 deep network에 대한 인식이 없었을까? 물론 이전에도 deep network를 위한 시도는 있었으나 컴퓨팅 파워의 부족으로 ILSVRC의 dataset를 학습시킬 수 없었기 때문에 할 수 없었던 것으로 보인다. 분명 2021년인 지금도 엄청나게 깊은 deep network에 대한 시도는 계속 되고 있을 것이라고 생각한다. 다만 해당 network를 학습시킬 만한 컴퓨팅 파워가 부족하기 때문에 해당 network의 성능을 확인할 수 없을 뿐이라고 생각한다. 만약 딥러닝의 'deep'이 정말로 우리가 생각도 못할 만큼 'deep' 해야 한다면? 지금의 딥러닝 모델들이 이제 겨우 시작이라고 한다면?
오늘은 아이펠 첫 Exploration 노드를 진행하였다. 나는 이론보다는 실전파라 더 기대가 되는 날이었다. 매번 인터넷으로만 보던 딥러닝 모델을 내가 직접 구현해볼 수 있는 아주 좋은 기회였다. 물론 처음부터 모든 코드를 내가 짠 것은 아니지만, 지금은 어떻게 작동을 하는지 그 원리를 이해하고 익히는 것이 중요하다고 생각한다. 처음에는 노드를 열심히 따라가면서 코드를 하나하나 실행시켜 보는 것으로 시작해서, 가위바위보를 분류하는 모델은 앞서 모델링되어있는 자료를 참고하여 내가 직접 복붙(?)한 코드이다. 물론 MNIST를 이용한 숫자 분류와는 조금 다른 부분이 있어서 해당 부분만 수정할 줄 안다면 그다지 어렵지 않은 과제였다. 라고 생각했던 때가 있었지...
How to make?
일반적으로 딥러닝 기술은 "데이터 준비 → 딥러닝 네트워크 설계 → 학습 → 테스트(평가)" 순으로 이루어진다.
1. 데이터 준비
MINIST 숫자 손글씨 Dataset 불러들이기
import tensorflow as tf
from tensorflow import keras
import numpy as np
import matplotlib.pyplot as plt
print(tf.__version__) # Tensorflow의 버전 출력
mnist = keras.datasets.mnist
(x_train, y_train), (x_test, y_test) = mnist.load_data()
print(len(x_train)) # x_train 배열의 크기를 출력
plt.imshow(x_train[1], cmap=plt.cm.binary)
plt.show() # x_train의 1번째 이미지를 출력
print(y_train[1]) # x_train[1]에 대응하는 실제 숫자값
index = 10000
plt.imshow(x_train[index], cmap=plt.cm.binary)
plt.show()
print(f'{index} 번째 이미지의 숫자는 바로 {y_train[index]} 입니다.')
print(x_train.shape) # x_train 이미지의 (count, x, y)
print(x_test.shape)
Data 전처리 하기
인공지능 모델을 훈련시킬 때, 값이 너무 커지거나 하는 것을 방지하기 위해 정수 연산보다는 0~1 사이의 값으로 정규화 시켜주는 것이 좋다.
실제 테스트 데이터를 이용하여 테스트를 진행해본 결과, 99.1% 로 소폭 하락하였다. MNIST 데이터셋 참고문헌을 보면 학습용 데이터와 시험용 데이터의 손글씨 주인이 다른 것을 알 수 있다.
어떤 데이터를 잘못 추론했는지 확인해보기
model.evalutate() 대신 model.predict()를 사용하면 model이 입력값을 보고 실제로 추론한 확률분포를 출력할 수 있다.
predicted_result = model.predict(x_test_reshaped) # model이 추론한 확률값.
predicted_labels = np.argmax(predicted_result, axis=1)
idx = 0 # 1번째 x_test를 살펴보자.
print('model.predict() 결과 : ', predicted_result[idx])
print('model이 추론한 가장 가능성이 높은 결과 : ', predicted_labels[idx])
print('실제 데이터의 라벨 : ', y_test[idx])
# 실제 데이터 확인
plt.imshow(x_test[idx],cmap=plt.cm.binary)
plt.show()
추론 결과는 벡터 형태로, 추론 결과가 각각 0, 1, 2, ..., 7, 8, 9 일 확률을 의미한다.
아래 코드는 추론해낸 숫자와 실제 값이 다른 경우를 확인해보는 코드이다.
import random
wrong_predict_list=[]
for i, _ in enumerate(predicted_labels):
# i번째 test_labels과 y_test이 다른 경우만 모아 봅시다.
if predicted_labels[i] != y_test[i]:
wrong_predict_list.append(i)
# wrong_predict_list 에서 랜덤하게 5개만 뽑아봅시다.
samples = random.choices(population=wrong_predict_list, k=5)
for n in samples:
print("예측확률분포: " + str(predicted_result[n]))
print("라벨: " + str(y_test[n]) + ", 예측결과: " + str(predicted_labels[n]))
plt.imshow(x_test[n], cmap=plt.cm.binary)
plt.show()
5. 더 좋은 네트워크 만들어 보기
딥러닝 네트워크 구조 자체는 바꾸지 않으면서도 인식률을 올릴 수 있는 방법은 Hyperparameter 들을 바꿔보는 것이다. Conv2D 레이어에서 입력 이미지의 특징 수를 증감시켜보거나, Dense 레이어에서 뉴런 수를 바꾸어보거나, epoch 값을 변경해볼 수 있다.
Title
n_channel_1
n_channel_2
n_dense
n_train_epoch
loss
accuracy
1
16
32
32
10
0.0417
0.9889
2
1
32
32
10
0.0636
0.9793
3
2
32
32
10
0.0420
0.9865
4
4
32
32
10
0.0405
0.9886
5
8
32
32
10
0.0360
0.9885
6
32
32
32
10
0.0322
0.9903
7
64
32
32
10
0.0325
0.9914
8
128
32
32
10
0.0320
0.9912
9
16
1
32
10
0.1800
0.9437
10
16
64
32
10
0.0322
0.9912
11
16
128
32
10
0.0348
0.9917
12
16
32
64
10
0.0430
0.9888
13
16
32
128
10
0.0327
0.9916
14
16
32
32
15
0.0427
0.9900
15
16
32
32
20
0.0523
0.9884
16
64
128
128
15
0.0503
0.9901
각각의 Hyperparameter 별로 최적의 값을 찾아서 해당 값들만으로 테스트해보면 가장 좋은 결과가 나올 것 이라고 예상했는데 현실은 아니었다. 이래서 딥러닝이 어려운 것 같다.
6. 프로젝트: 가위바위보 분류기 만들기
오늘 배운 내용을 바탕으로 가위바위보 분류기를 만들어보자.
데이터 준비
1. 데이터 만들기
데이터는 구글의 teachable machine 사이트를 이용하면 쉽게 만들어볼 수 있다.
여러 각도에서
여러 크기로
다른 사람과 함께
만들면 더 좋은 데이터를 얻을 수 있다.
다운받은 이미지의 크기는 224x224 이다.
2. 데이터 불러오기 + Resize 하기
MNIST 데이터셋의 경우 이미지 크기가 28x28이었기 때문에 우리의 이미지도 28x28 로 만들어야 한다. 이미지를 Resize 하기 위해 PIL 라이브러리를 사용한다.
# PIL 라이브러리가 설치되어 있지 않다면 설치
!pip install pillow
from PIL import Image
import os, glob
print("PIL 라이브러리 import 완료!")
# 이미지 Resize 하기
# 가위 이미지가 저장된 디렉토리 아래의 모든 jpg 파일을 읽어들여서
image_dir_path = os.getenv("HOME") + "/aiffel/rock_scissor_paper/train/scissor"
print("이미지 디렉토리 경로: ", image_dir_path)
images=glob.glob(image_dir_path + "/*.jpg")
# 파일마다 모두 28x28 사이즈로 바꾸어 저장
target_size=(28,28)
for img in images:
old_img=Image.open(img)
new_img=old_img.resize(target_size,Image.ANTIALIAS)
new_img.save(img,"JPEG")
print("가위 이미지 resize 완료!")
# load_data 함수
def load_data(img_path, number):
# 가위 : 0, 바위 : 1, 보 : 2
number_of_data=number # 가위바위보 이미지 개수 총합
img_size=28
color=3
#이미지 데이터와 라벨(가위 : 0, 바위 : 1, 보 : 2) 데이터를 담을 행렬(matrix) 영역을 생성
imgs=np.zeros(number_of_data*img_size*img_size*color,dtype=np.int32).reshape(number_of_data,img_size,img_size,color)
labels=np.zeros(number_of_data,dtype=np.int32)
idx=0
for file in glob.iglob(img_path+'/scissor/*.jpg'):
img = np.array(Image.open(file),dtype=np.int32)
imgs[idx,:,:,:]=img # 데이터 영역에 이미지 행렬을 복사
labels[idx]=0 # 가위 : 0
idx=idx+1
for file in glob.iglob(img_path+'/rock/*.jpg'):
img = np.array(Image.open(file),dtype=np.int32)
imgs[idx,:,:,:]=img # 데이터 영역에 이미지 행렬을 복사
labels[idx]=1 # 바위 : 1
idx=idx+1
for file in glob.iglob(img_path+'/paper/*.jpg'):
img = np.array(Image.open(file),dtype=np.int32)
imgs[idx,:,:,:]=img # 데이터 영역에 이미지 행렬을 복사
labels[idx]=2 # 보 : 2
idx=idx+1
print("학습데이터(x_train)의 이미지 개수는",idx,"입니다.")
return imgs, labels
image_dir_path = os.getenv("HOME") + "/aiffel/rock_scissor_paper"
(x_train, y_train)=load_data(image_dir_path, 2100)
x_train_norm = x_train/255.0 # 입력은 0~1 사이의 값으로 정규화
print("x_train shape: {}".format(x_train.shape))
print("y_train shape: {}".format(y_train.shape))
# 불러온 이미지 확인
import matplotlib.pyplot as plt
plt.imshow(x_train[0])
print('라벨: ', y_train[0])
# 딥러닝 네트워크 설계
import tensorflow as tf
from tensorflow import keras
import numpy as np
n_channel_1=16
n_channel_2=32
n_dense=64
n_train_epoch=15
model=keras.models.Sequential()
model.add(keras.layers.Conv2D(n_channel_1, (3,3), activation='relu', input_shape=(28,28,3)))
model.add(keras.layers.MaxPool2D(2,2))
model.add(keras.layers.Conv2D(n_channel_2, (3,3), activation='relu'))
model.add(keras.layers.MaxPooling2D((2,2)))
model.add(keras.layers.Flatten())
model.add(keras.layers.Dense(n_dense, activation='relu'))
model.add(keras.layers.Dense(3, activation='softmax'))
model.summary()
# 모델 학습
model.compile(optimizer='adam',
loss='sparse_categorical_crossentropy',
metrics=['accuracy'])
model.fit(x_train_reshaped, y_train, epochs=n_train_epoch)
# 테스트 이미지
image_dir_path = os.getenv("HOME") + "/aiffel/rock_scissor_paper/test/testset1"
(x_test, y_test)=load_data(image_dir_path, 300)
x_test_norm = x_test/255.0 # 입력은 0~1 사이의 값으로 정규화
print("x_train shape: {}".format(x_test.shape))
print("y_train shape: {}".format(y_test.shape))
# 불러온 이미지 확인
import matplotlib.pyplot as plt
plt.imshow(x_test[0])
print('라벨: ', y_test[0])
# 모델 테스트
test_loss, test_accuracy = model.evaluate(x_test_reshaped, y_test, verbose=2)
print("test_loss: {} ".format(test_loss))
print("test_accuracy: {}".format(test_accuracy))

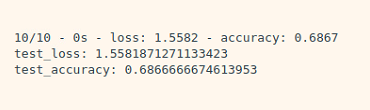

처음 100개의 데이터 가지고 실행했을 때 결과는 처참했다...
총 10명 분량을 train set으로 사용하고 test를 돌렸을 때 가장 잘 나온 결과!
오늘은 Layer를 추가하지 않고 단순히 Hyperparameter만 조정하여 인식률을 높이는 것을 목표로 했다. 우선 데이터가 부족한 것 같아서 10명 보다 더 많은 데이터를 추가해보면 좋을 것 같다. 아직 첫 모델이라 많이 부족했지만, 그래도 뭔가 목표가 있고 무엇을 해야 하는지 알게 되면 딥러닝이 조금 더 재밌어질 것 같다.
